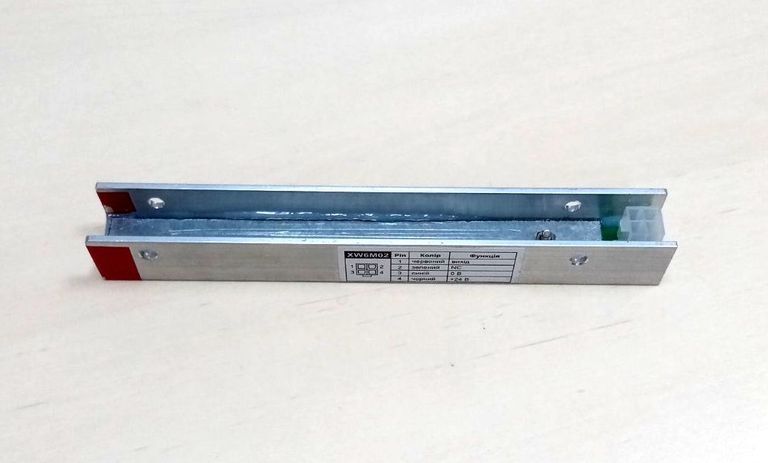

Датчик Холла магнітний одноканальний бістабільний використовується в якості датчика крайньої верхньої/нижньої зупинки. Має один канал: червоний з негативною логікою. При проходженні червоного полюса магнітного шунта через зону чутливості датчика вихід датчика відключається і залишається виключеним до проходження зеленого полюса. Тобто червоний полюс шунта виключає вихід датчика, а зелений - включає. Датчик має червоне маркування.
Напруга живлення 24В.
Струм споживання не більше 60мА.
Макс. струм виходу 100мА.
Тип виходу PNP.
Кількість каналів 1.
Розміри 160х20х20мм
Використовується зі станцією керування IQ MR-2V/VVVF; IQ MRL-S; IQ MR-M 2V
Роз'єм 4 pin:
1 (червоний), вихід червоного каналу,
2 (зелений), не задіяний,
3 (синій), 0В,
4 (чорний), +24В.
